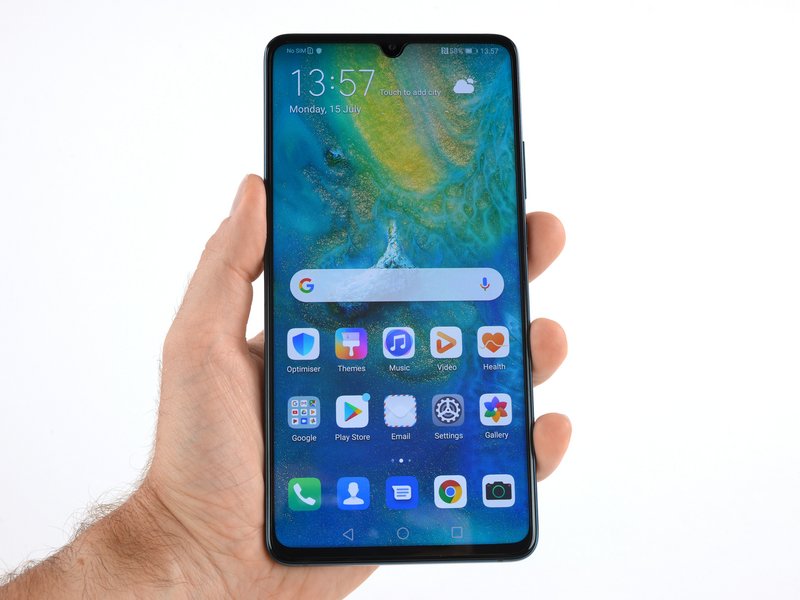

華為于7月26日在深圳舉行發布會，旗下首款量產支持5G網絡的智能手機產品Mate20 X(5G)正式發布，定價為6199元。在下面的拆解中，我們一起來發現這個平板大小的手機有何秘密。
Mate 20 X 5G 配置：
7.2寸OLED多點觸控顯示屏，分辨率為1080×2244
Octa-core 華為 Kirin 980芯片組，搭配8 GB RAM
256 GB 板載存儲
Balong 5000多模5G調制解調器
4,200 mAh電池，支持40 W SuperCharge 2.0
三合一后置攝像頭：40MPf/ 1.8,20PSf/ 2.2和8MPf/ 2.4鏡頭，5倍光學變焦

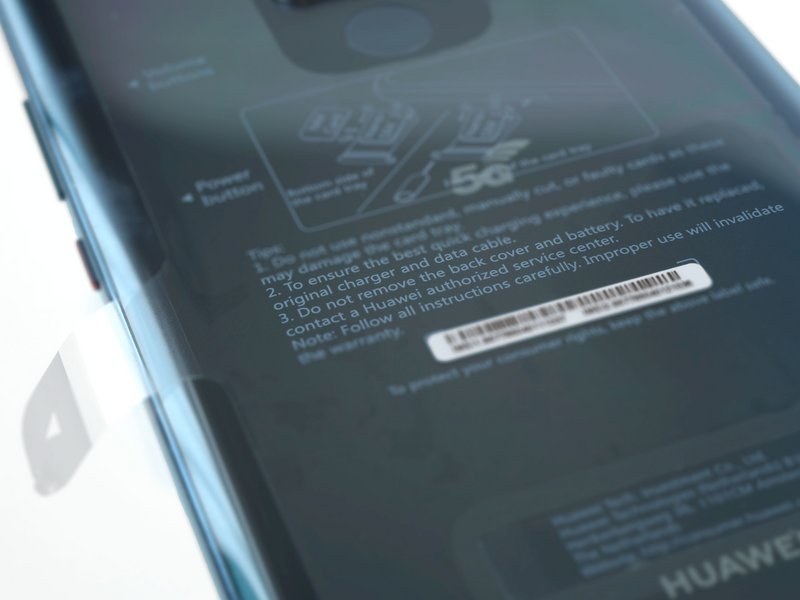

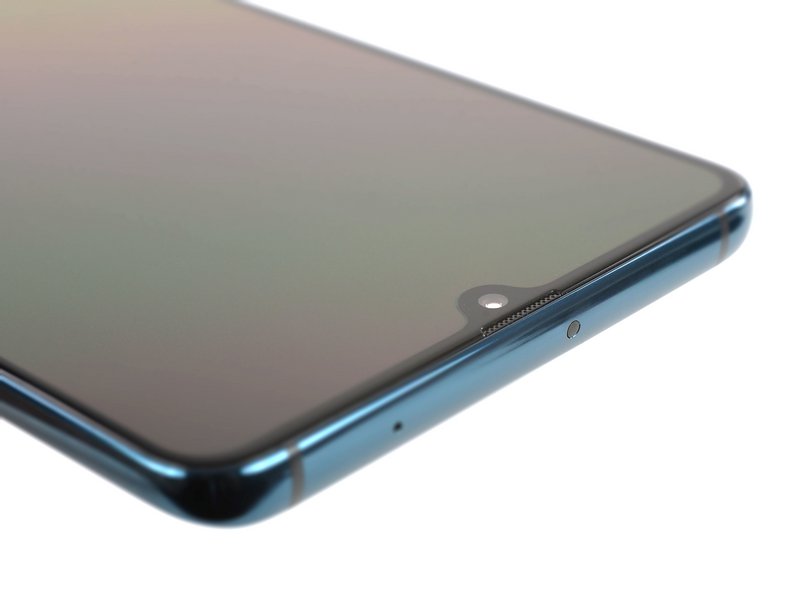

前置攝像頭位于“水滴”凹口中，后部保護蓋帶有一個很好的提醒，不然我們就很可能忘記。

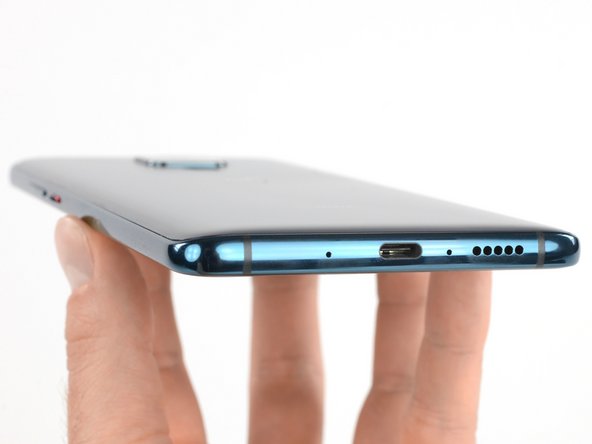

在底部：USB-C端口，兩個麥克風孔和一個揚聲器網罩。
沿著上邊緣，我們找到另一個麥克風孔和紅外線發射器。

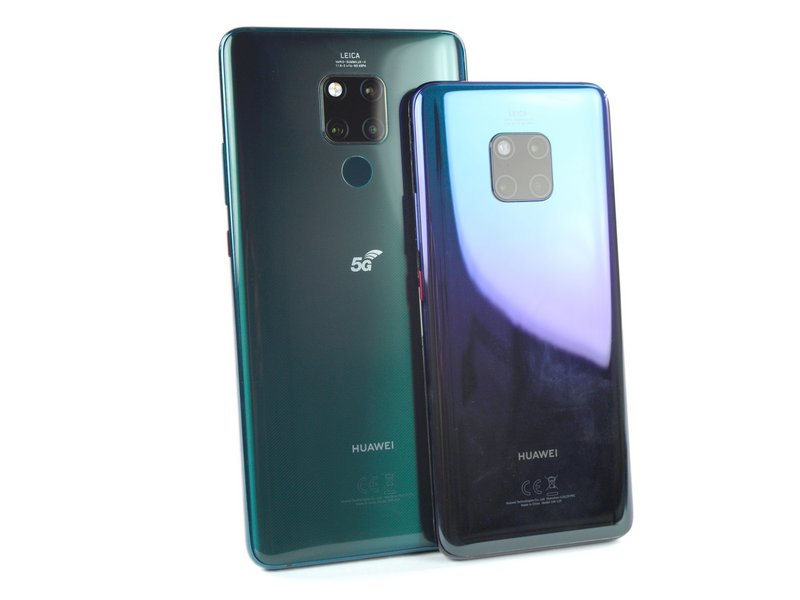

與已經很大的 Mate 20 Pro 相比，X 5G看起來很龐大。在它的背面，我們注意到5G品牌，以及其相機陣列下方的指紋傳感器。

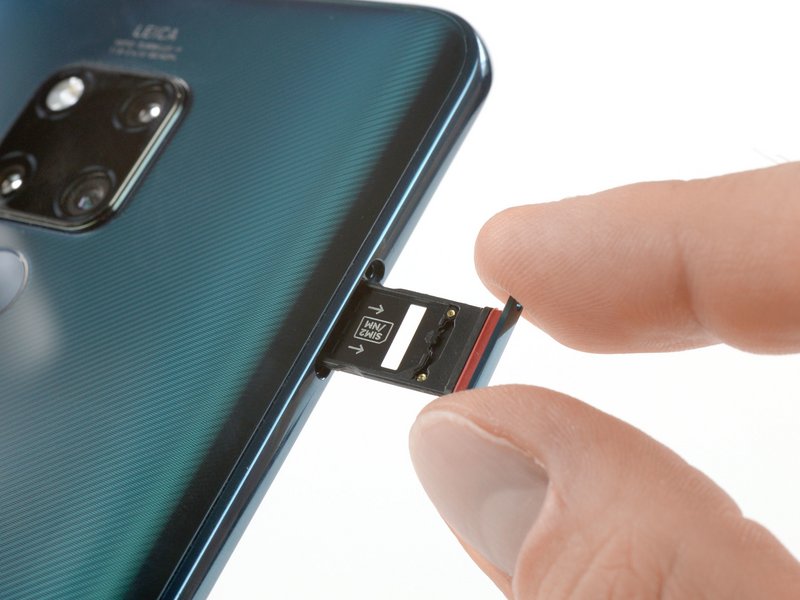

雖然這款 Mate 的防護等級僅為IP53，但SIM卡托盤配備了橡膠墊圈 —— 最近我們通常會在“防水”智能手機上看到這種情況。
此SIM托盤的插槽1保留用于5G卡，而插槽2僅支持最多4G卡。

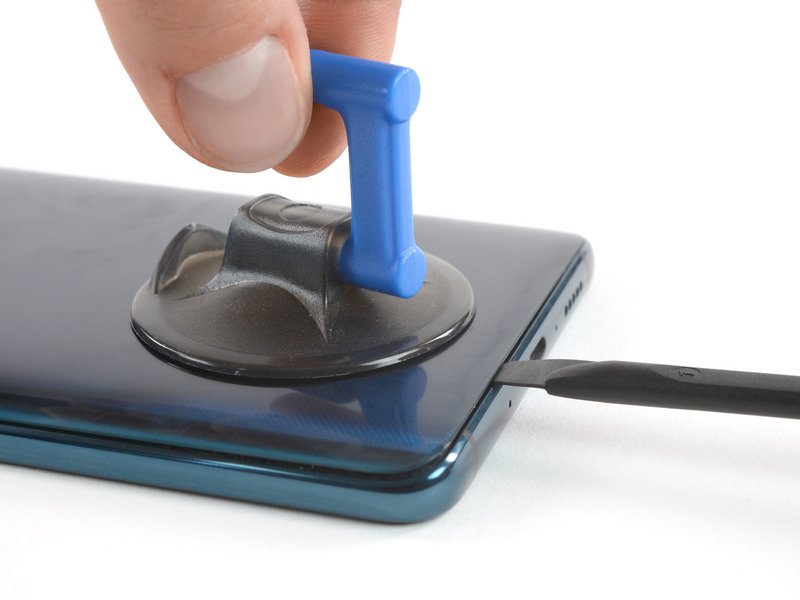

令我們驚訝的是，我們不需要加熱，就把有粘合劑的后蓋拆開了！抽吸手柄和撬棒將一切都很好地分開。
粘合劑會隨著年齡的增長而變硬，所以下次也許不會那么容易。

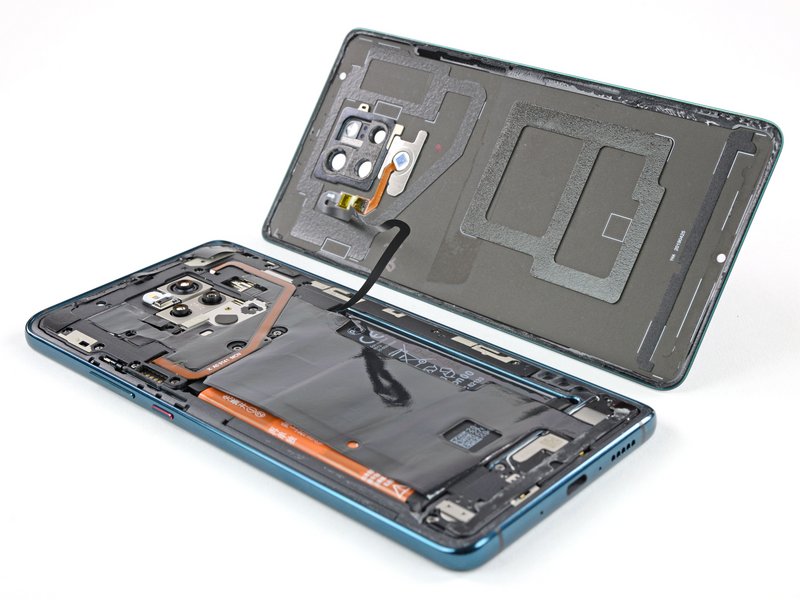

一個寬大比例的指紋柔性電纜現在保持在后蓋，但它是如此長，我們不用擔心就可以進入到下一層。

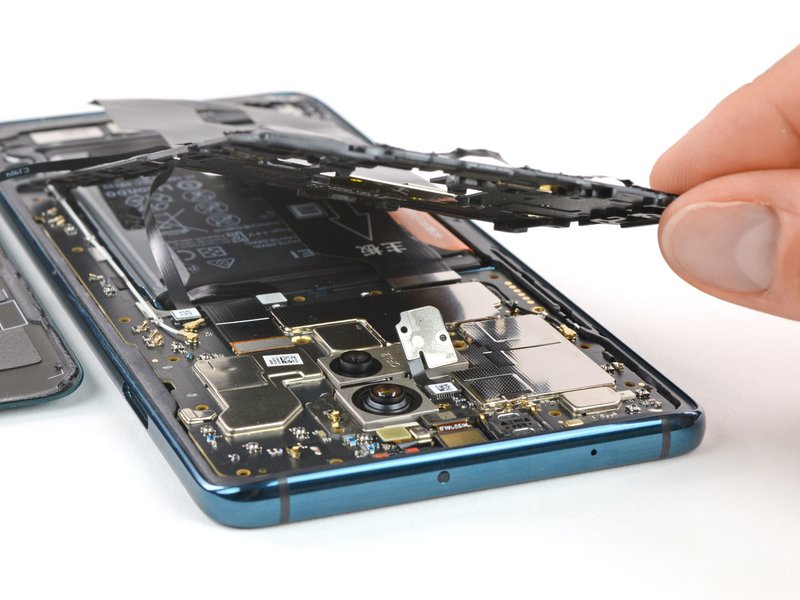

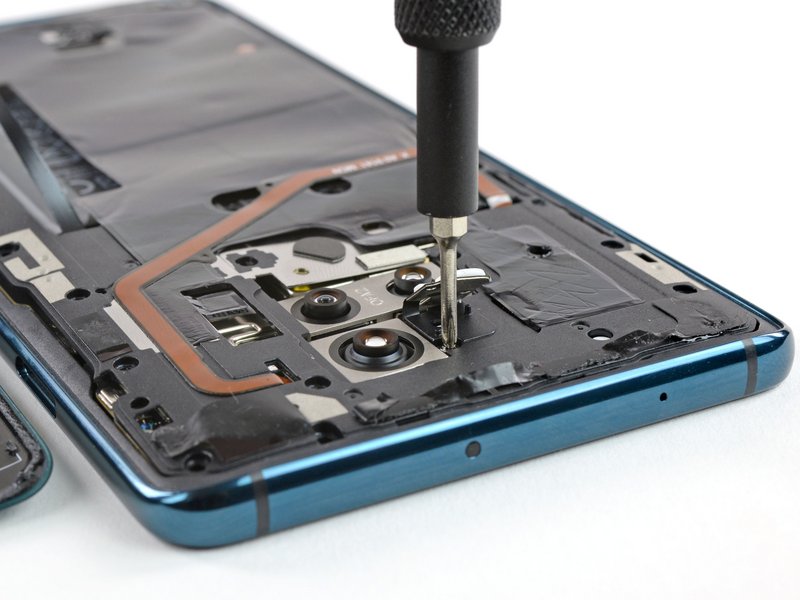

一堆螺絲將NFC線圈，天線和石墨導熱墊固定到位。一個隱藏在防篡改貼紙后面，另一個隱藏在相機閃光燈模塊下 ——這是一個奇怪的螺絲位置。
移除這些螺絲后，我們終于可以斷開指紋傳感器的連接，讓我們第一次看到這款手機內部。

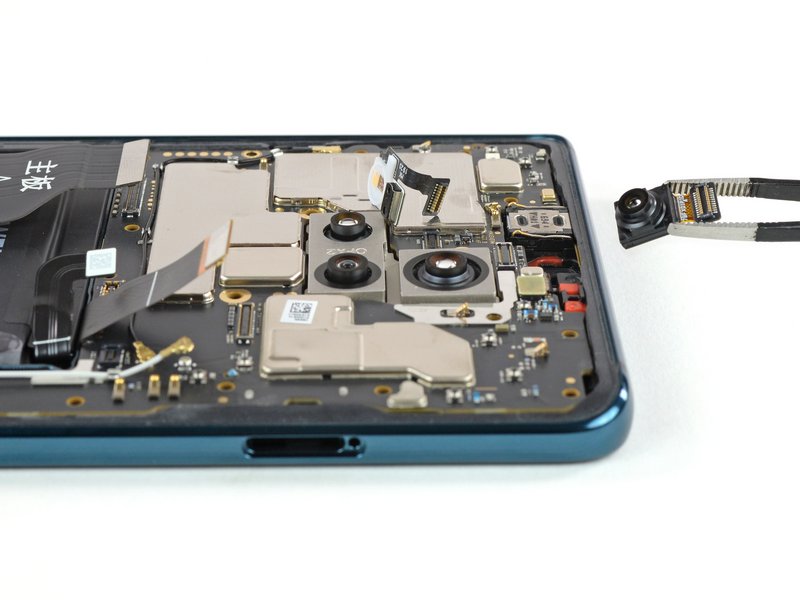

2400萬像素，f/ 2.0 前置式攝像頭簡單地一撬就出來了。我們永遠不會厭倦這些易于維修的壓接接口。

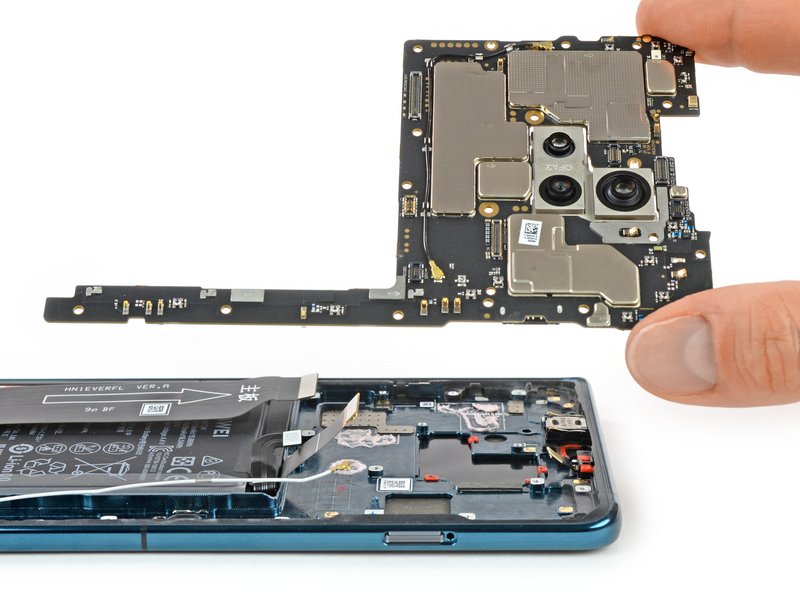

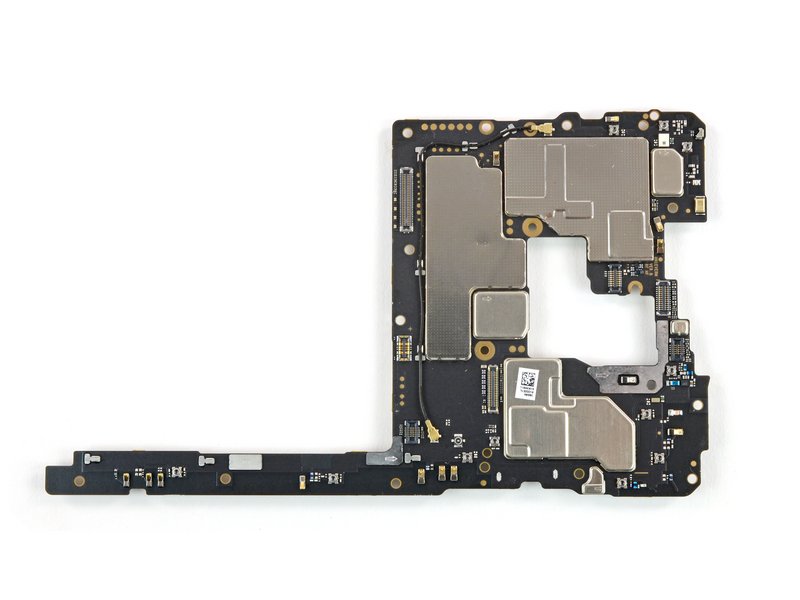

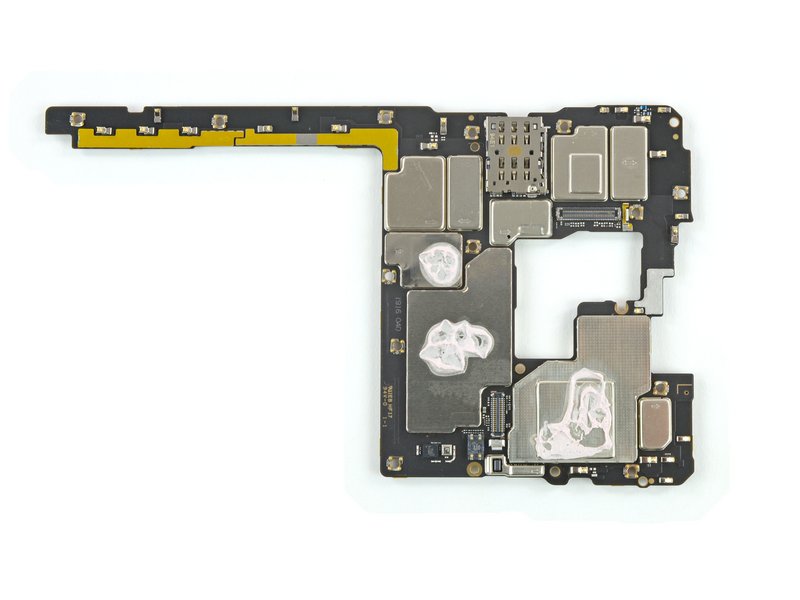

主板也很容易出來，讓我們可以從后面拔掉三眼后置攝像頭。

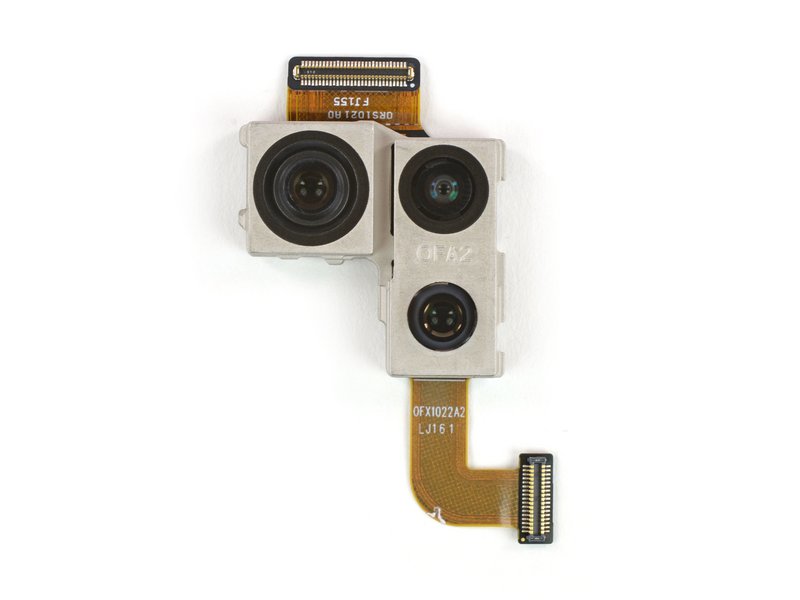

這款 triclops 采用與2018年10月 Mate 20 Pro 相同的技術 —— 4000萬像素f/ 1.8 廣角，2000萬像素 f/ 2.2 超廣角和 800萬像素f/ 2.4長焦鏡頭。

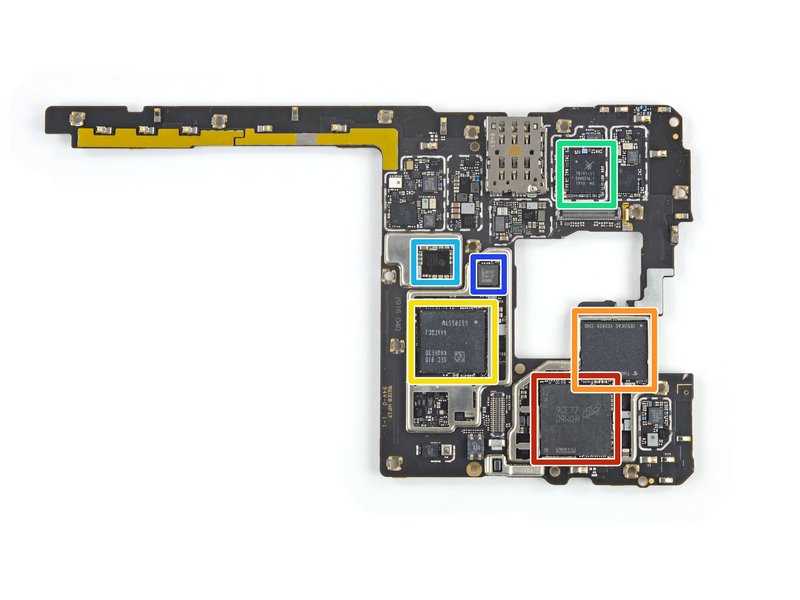

我們來了解這個 Mate 的迭代 ——主板的細節：
美光D9WGR（MT53D1G64D8NZ-046 WT：E）8 GB LPDDR4，下面分層有麒麟980 SoC
東芝THGAF8T1T83BAIR 256 GB NAND閃存
三星 K4UHE3D4AA-CGCJ LPDDR4X
Skyworks 78191-11用于WCDMA / LTE的低頻前端模塊
HiSilicon Hi6526 PMU
恩智浦80T37（可能是NFC控制器）

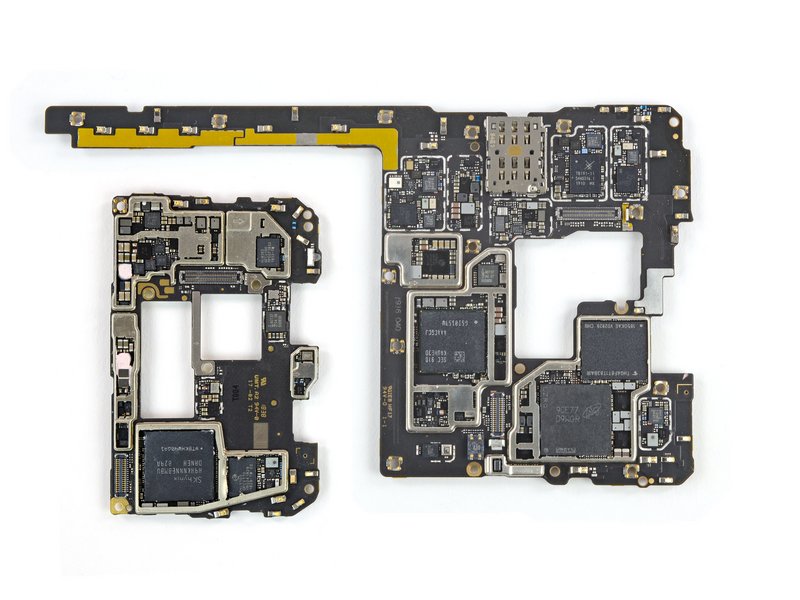

相比之下，左下方較小的板屬于Mate 20 Pro。

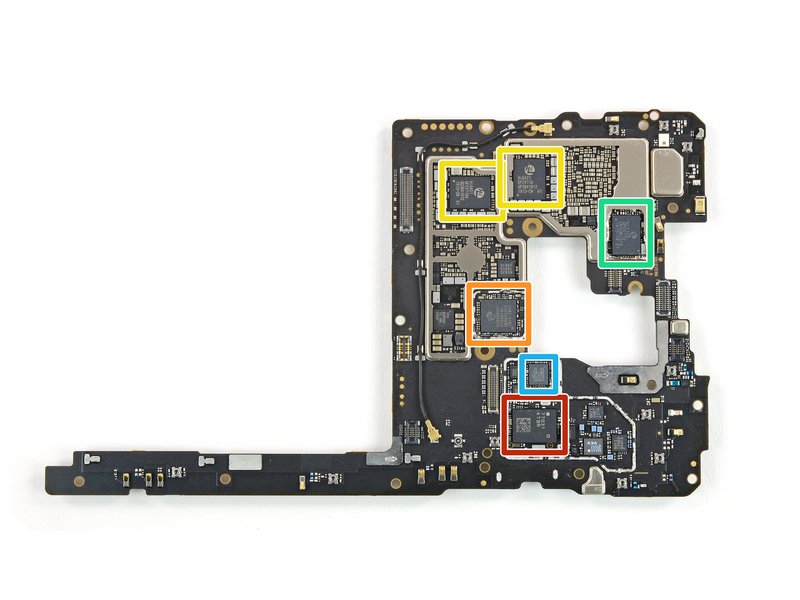

...更多芯片在主板的另一邊：
Qorvo 77031 4T8R中/高頻段模塊
HiSilicon Hi63650
HiSilicon Hi6421電源管理IC
HiSilicon Hi1103 Wi-Fi模塊
HiSilicon Hi6D03

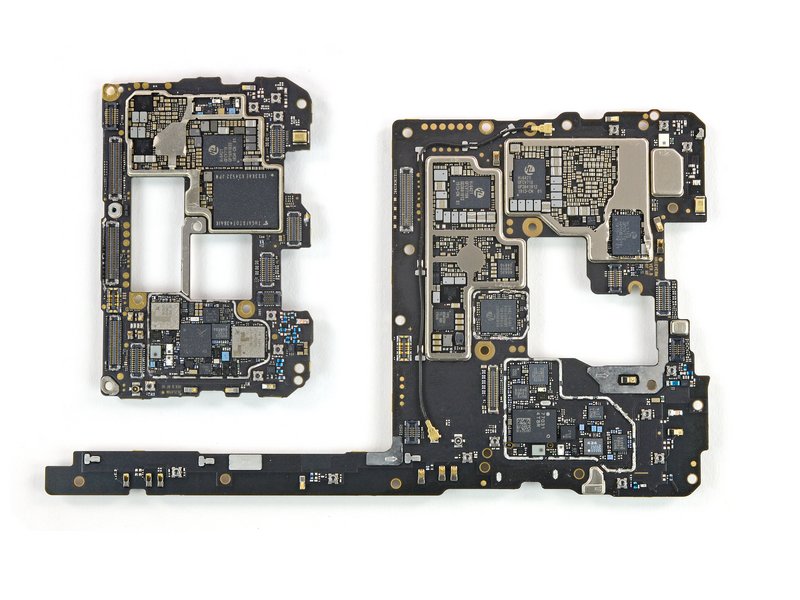

再次與較小的Mate 20 Pro主板進行比較。
值得注意的是，我們最初的芯片發現中沒有出現的是巴龍 5000，海思半導體的多模網絡芯片組，應該是這款5G單元的強大之處。

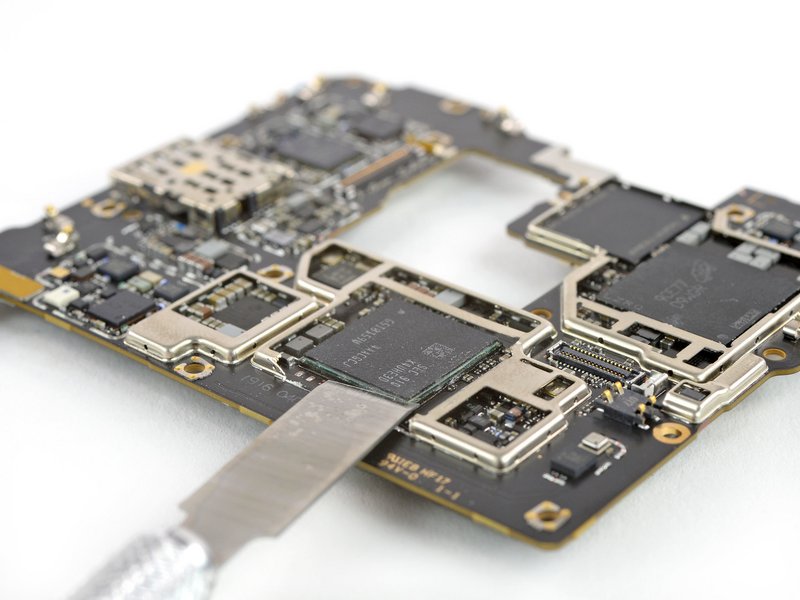

在預感中，我們粗略地鑿掉額外的三星LPDDR4X芯片以找到......

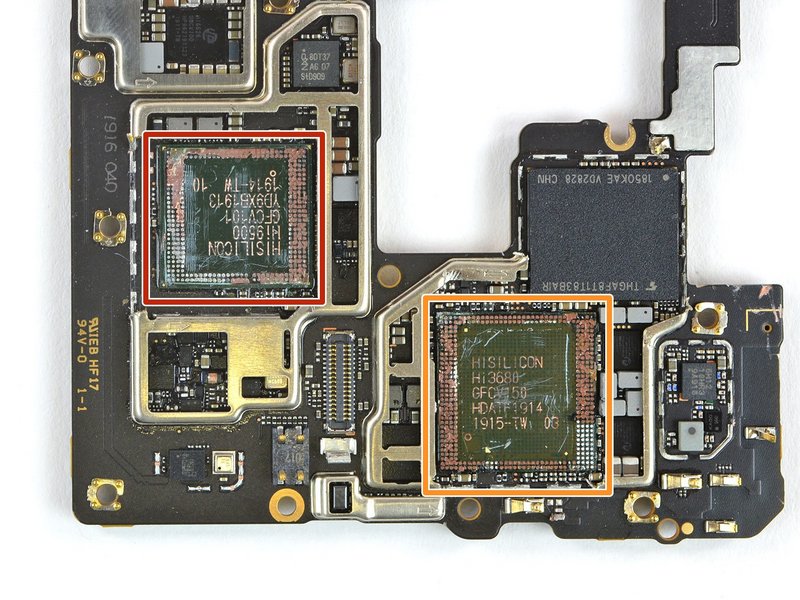

海思半導體 Hi9500 GFCV101！這很可能是我們正在尋找的巴龍 5000。

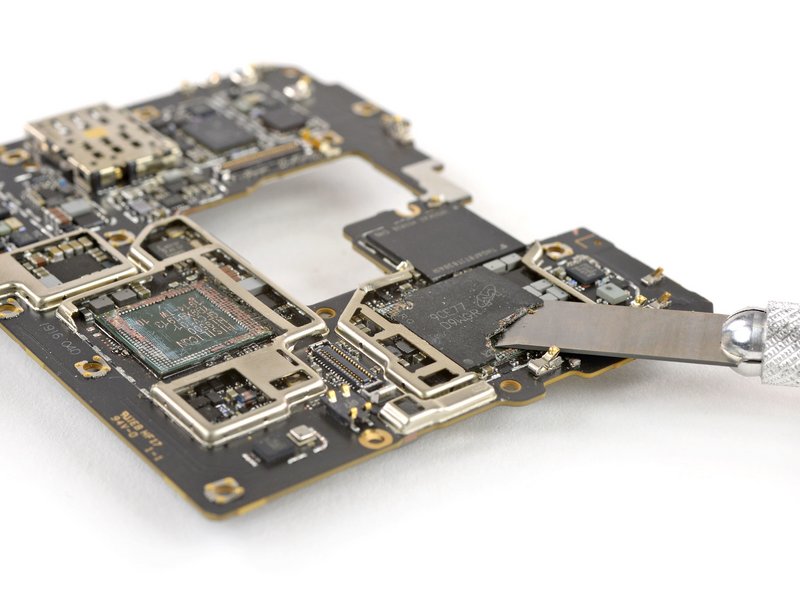

可以肯定的是，我們也撬開了Micron內存芯片。果然，下面就是海思半導體 Hi3680 GFCV150（也稱為Kirin 980）。
看起來5G調制解調器捆綁了自己的專用LPDDR4X內存塊 —— 如果我們?cè)谏弦徊街姓_解碼了這些三星包裝標記，則需要高達3 GB。這是一個巨大的數據緩沖區嗎？

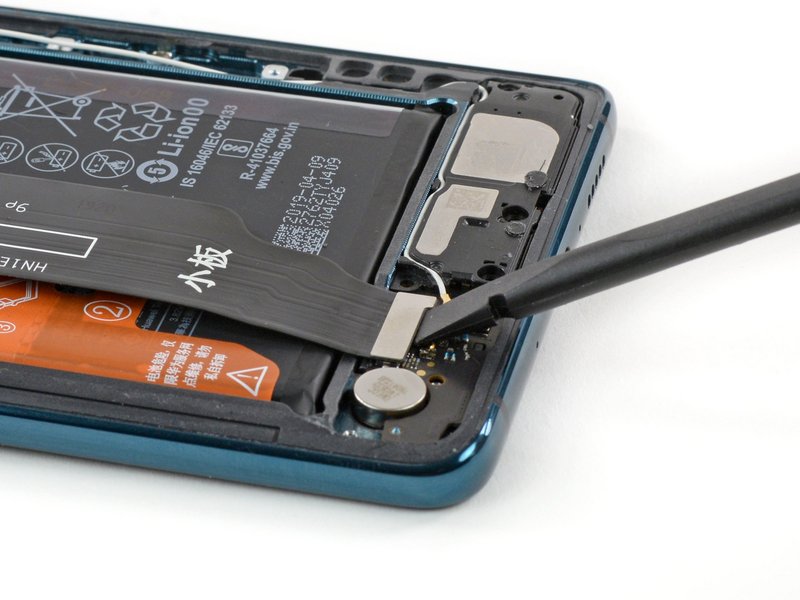

為了能夠暢通無阻地接觸電池，我們拆除了主板互連電纜。

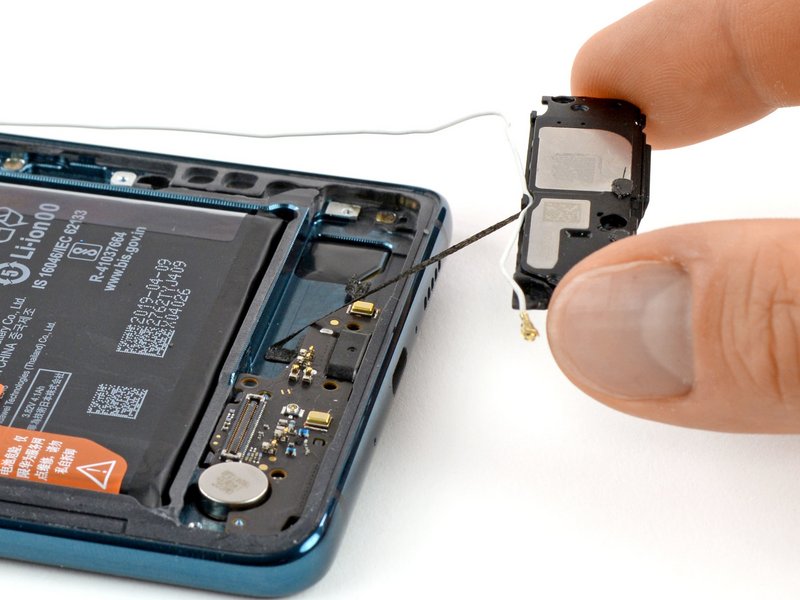

當我們?cè)谶@里時，我們也撬起粘上的揚聲器.....
....帶有USB-C端口的小型子板焊接在上面。

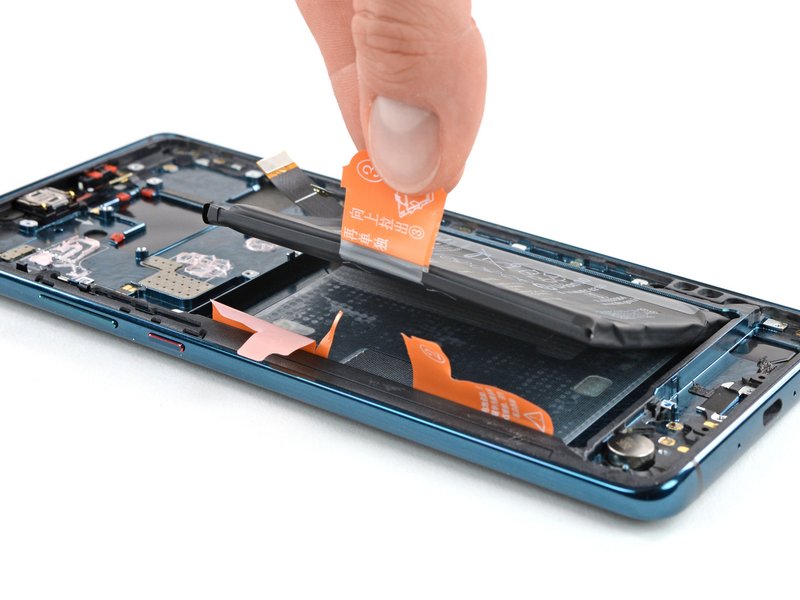

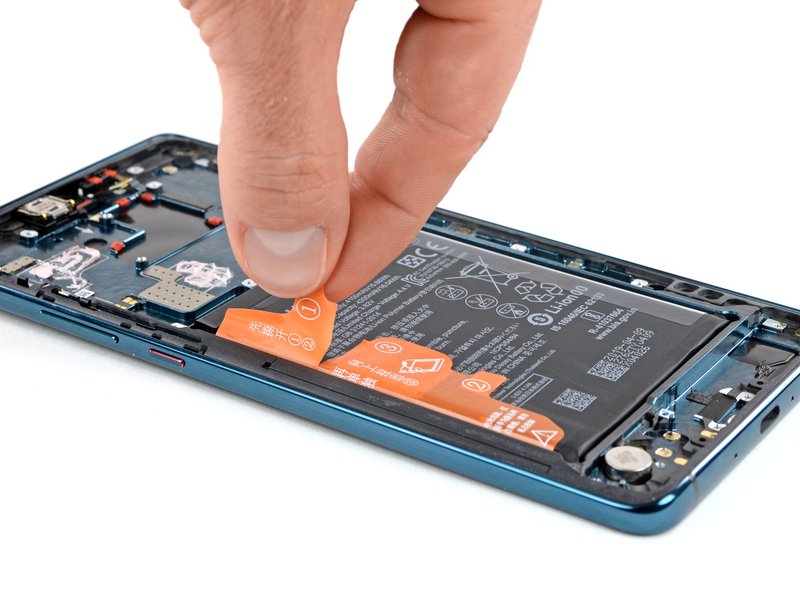

我們總是很高興看到內置的電池拆卸說明，并逐步遵循它們。它就像1-2-3一樣簡單！
雖然這次我們不需要加熱，但我們?nèi)匀豢梢愿蓛舻匕央姵靥崛 ?

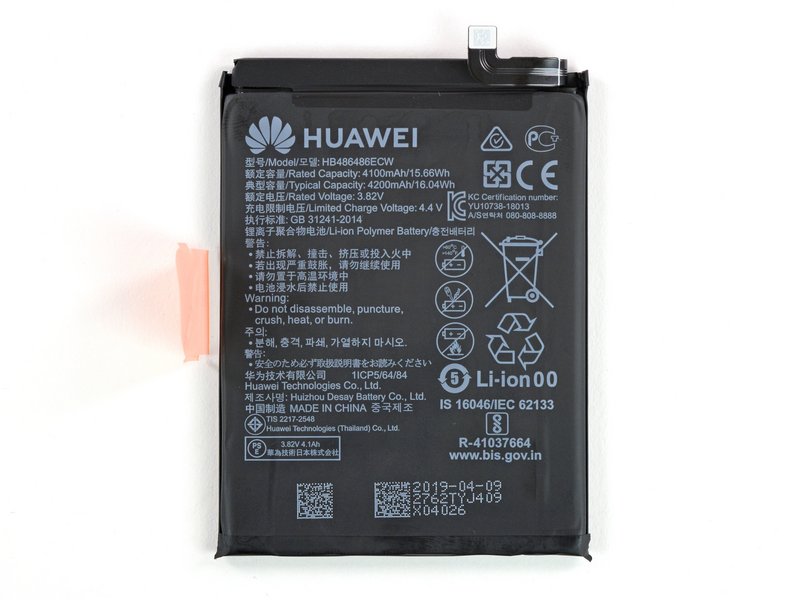

這與 Mate 20 Pro 中使用的電池完全相同，重量為16.04 Wh（4,200 mAh @ 3.82 V）。
這遠遠低于標準Mate 20 X中高達19.1 Wh（5,000 mAh）的電池 —— 但與iPhone XS Max的雙電池，12.08 Wh（3,179 mAh）動力裝置相比，它仍然是一個怪物。

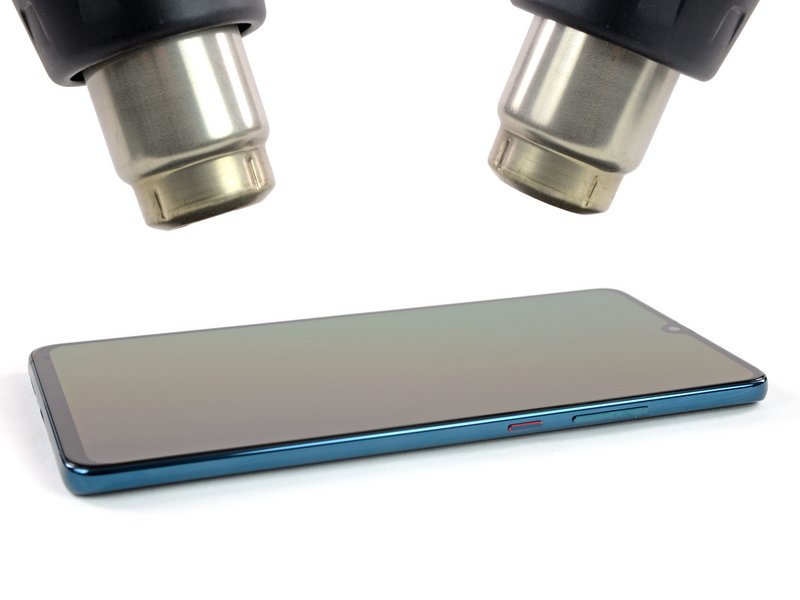

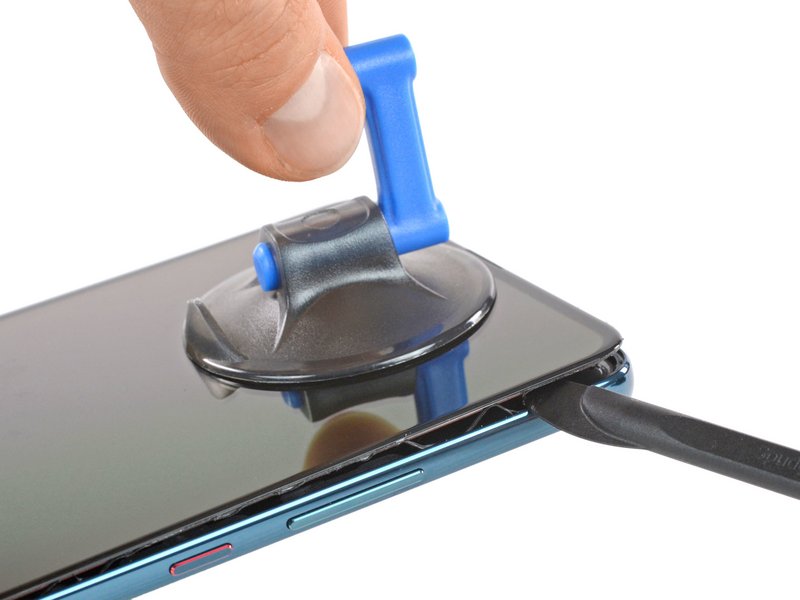

顯示粘合劑比后蓋粘合劑更緊密，但在經過一些加熱和熟練的使用吸盤和撬動之后就可以打開了。
這個 Mate 沒有任何花哨的顯示器指紋傳感器。只有一個空白的 OLED 屏幕和鋁框架。
這款 7.2英寸 OLED 面板由三星制造。

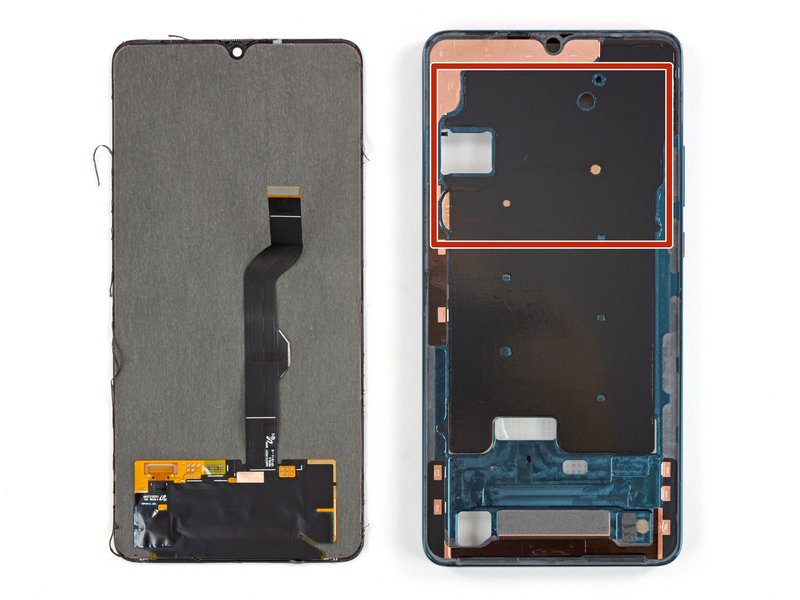

與標準的 Mate 20 X 非常相似，在石墨箔后面的鋁框架上有一個大的散熱空間。

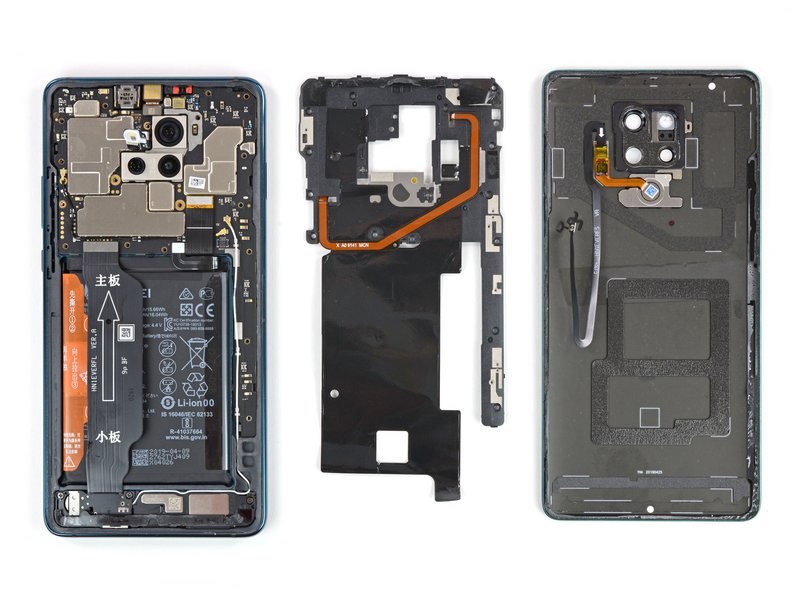

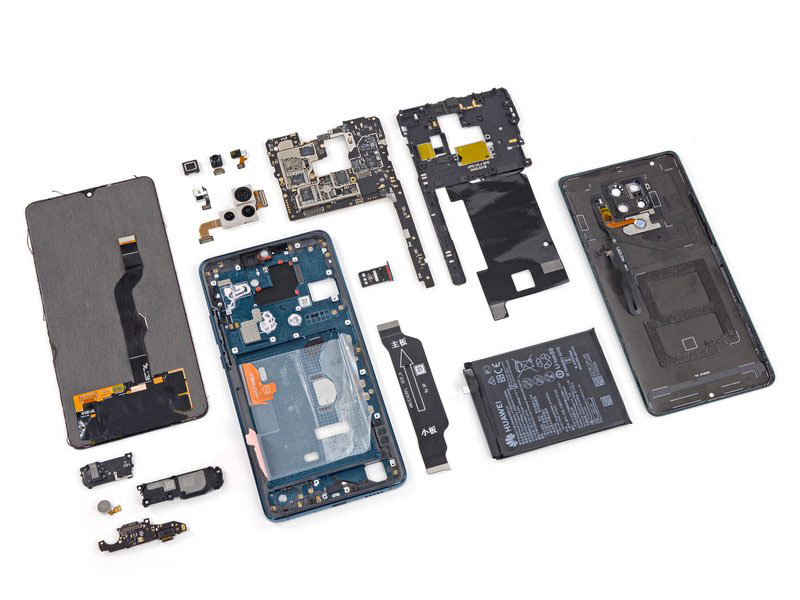

隨著所有部件或多或少的輕微移除，我們概述了華為如何進軍移動5G領域。
除了三個“美國”制造芯片（Micron，Skyworks和Qorvo）和荷蘭NXP模塊外，主板的主要插座主要由華為內部品牌海思半導體和其他亞洲制造商（東芝，三星）主導。
總結：
許多組件都是模塊化的，可以單獨更換。
取下后蓋和中框后可以使用電池，并配有拉條。
標準十字螺絲與少量的粘合劑一起使用。
中框覆蓋電池和指紋傳感器接口，并且本身被相機傳感器和閃光燈阻擋。
膠合的前后玻璃意味著更大的破損風險，同時使維修難以開始。
屏幕維修需要幾乎完全拆卸。
